Orjinal Arduino Leonardo ETH
Ürün Kodu:KDORJIN
Ana Sayfa
>>
Arduino
>>
Arduino Modelleri
Ödeme Bilgileri
Fiyat
(kdv dahil)
:69,07 $
:2.096,11 ₺
Bu ürün tükenmiştir.
Açıklama
Resimler
Yorumlar
İletişim

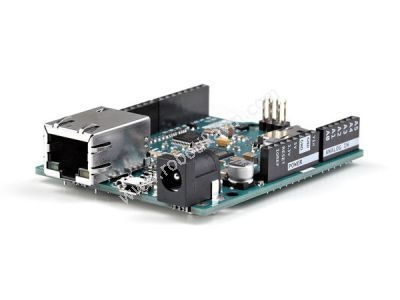

Arduino Leonardo ETH, ATmega32u4 mikrokontrolcü ve W5500 ethernet kontrolcü temelli bir Arduino kartıdır. 7'si PWM özellikli toplam 20 adet dijital giriş/çıkış pinine ve 12 adet analog giriş pinine sahiptir. Üzerinde 16 MHz kristal osilatör, mikro USB konektörü, ethernet bağlantısı için RJ45 konektör, mikro SD kart yuvası, ICSP header'ları, adaptör girişi ve reset butonu bulunur.
Arduino'ya yabancıysanız, blog sitemizde bulunan Arduino Dersleri serimize
http://maker.robotistan.com/etiket/arduino-dersleri/
adresinden ulaşabilirsiniz.
Leonardo ETH kartı, diğer ethernet bağlantılı Arduino kartlarından ATmega32u4 kullanması ve bu sayede USB-seri dönüştürücü entegreye ihtiyaç duymaması bakımından ayrılır. Bu sayede Leonardo ETH, bilgisayara yanlızca sanal COM portu (CDC) olarak değil, klavye-fare gibi çevre birimleri şeklinde de tanıtılabilir. Üzerinde Ethernet Shiled 2'de de bulunan Wiznet W5500 ethernet kontrolcüsü bulunur.
Bu kartı Arduino Leonardo + Ethernet Shield 2 şeklinde düşünebilirsiniz.
Özellikler:
Mikrokontrolcü: ATmega32u4
Çalışma gerilimi: 5V
Besleme gerilimi (tavsiye edilen): 7-12V
Besleme gerilimi (limitler): 6-20V
Dijital giriş/çıkış sayısı: 20
PWM çıkış sayısı: 7
Kullanımdaki pinler: 4 (SD kart CS) ve 10 (W5500 select)
Analog giriş sayısı: 12
Dijital giriş/çıkış maksimum DC akım: 40 mA
3.3V pini maksimum akım: 1A (harici adaptör ile beslendiğinde)
Flash bellek: 32 kB (ATmega32u4, 4 kB bootloader tarafından kullanılmaktadır)
SRAM: 2.5 kB (
ATmega32u4)
EEPROM: 1 kB (
ATmega32u4)
Saat frekansı: 16 MHz
Kart Devre Şeması ve EAGLE Dosyaları:
EAGLE dosyaları
Kart şematiği
Güç:
Kart; harici güç adaptörü, USB veya opsiyonel olarak sunulan PoE (power over ethernet) modülünden beslenebilir. Harici adaptör veya batarya ile beslendiğinde, 2.1 mm kalınlığında ortası pozitif 7-12V arası bir güç kaynağı kullanılmalıdır. Ayrıca kart üzerindeki güç soketinin bağlantıları,
Vin
ve
GND
pinleri ile kısa devredir. Kart üzerindeki güç pinleri şu şekildedir:
Vin:
Harici adaptör kullanıldığında, adaptörün gerilimi bu pin üzerindedir. Kart üzerindeki güç konektörü yerine bu pinden vereceğiniz 7-12V ile kartı besleyebilirsiniz.
5V:
Kart üzerindeki 5V regülatörün çıkışına bağlıdır.
Bu pinden doğrudan 5V ile kartı beslemek, kart üzerindeki 3.3V ve 5V regülatörleri çalıştırmayacağından bu şekilde bağlantı tavsiye edilmemektedir.
3.3V:
Kart üzerindeki 3.3V regülatörün çıkışı bu pine bağlıdır. Maksimum 50 mA akım çekilebilir.
GND:
Kart üzerindeki toprak pinleridir.
IOREF:
Kartın çalışacağı voltaj referansını bu pin kullanarak değiştirmek mümkündür.
Arduino Leonardo ETH kartı,
resetlenebilir aşırı akım sigortalarına sahiptir. Bilgisayarınız kendi USB portları için korumaya sahip olsa bile kart üzerindeki sigortalar 500 mA’den fazlasını geçirmeyecek şekilde ayarlıdır. Eğer bu miktar aşılırsa sigortalar kısa devre ortadan kalkana kadar bağlantıyı kesik tutacaktır.
Giriş/Çıkış ve Haberleşme:
Serial:
0(RX) ve 1(TX) numaralı dijital pinler, ATmega32u4'ün donanımsal seri haberleşmesi için kullanılır.
Arduino Leonardo ETH'de Serial komutları sanal COM portu haberleşmesi için kullanılır. RX ve TX pinlerini kullanarak haberleşme yapmak istiyosanız Serial1 komutlarını kullanınız.
TWI:
2(SDA) ve 3(SCL) pinleri kullanılarak Wire kütüphanesi ile TWI/I2C haberleşme yapılabilir.
Harici Interrupt'lar:
3(interrupt 0), 2(interrupt 1), 0 (interrupt 2), 1 (interrupt 3) ve 7(interrupt 4) pinleri kullanılarak 0 veya 1 lojik seviyelerinde, yükselen yada düşen sinyallerde veya değer değişimiyle tetiklenecek kesmeler (interrupt) kullanılabilir.
PWM:
3, 5, 6, 9, 10, 11 ve 13 numaralı pinler analogWrite() fonksiyonu ile 8-bit PWM çıkış almada kullanılabilir.
SPI:
ICSP header'ında bulunur.
Arduino UNO gibi ATmega328p tabanlı kartlar aksine, SPI pinleri dijital pinler ile ortak olarak kullanılmamaktadır. Eğer SPI bağlantı kullanan bir shield'ınız varsa ve üzerinde ICSP pinlerine bağlanacak header bulunmuyorsa, bu kartla çalışmayacaktır.
LED:
13 numaralı pine bağlı dahili LED bulunmaktadır. Bu pine gelen lojik 1 sinyalde LED yanar.
Analog girişler:
A0-A5 ve A6-A11(dijital 4, 6, 8, 9, 10 ve 12 pinleri) 10-bit çözünürlükte analog değer okumada kullanılabilir. Varsayılan olarak analog girişler 0-5V arasında çalışmaktadır. Bu aralığı AREF pini ve analogReference() komutu kullanarak değiştirmek mümkündür.
Reset:
Bu pine uygulanacak lojik 0 sinyal, kartın resetlenmesini sağlar.
Kart üzerindeki ATmega32u4 mikrokontrolcü, dijital 0(RX) ve 1(TX) pinleri üzerinden 5V lojik seviyesinde UART TTL haberleşme yeteneğine sahiptir. Ayrıca USB üzerinden CDC (sanal COM portu) haberleşme de yapılabilir. Kart üzerindeki RX ve TX LED'leri, USB üzerinden kart ile haberleşme yapıldığı sırada yanarlar. Arduino programında bulunan SoftwareSerial kütüphanesi kullanılarak Leonardo ETH kartı üzerindeki dijital pinlerden herhangi iki tanesi kullanılarak seri haberleşme olanağı da mevcuttur.
ATmega32u4 mikrokontrolcü, TWI(I2C) haberleşmeyi de destekler. Arduino yazılımında bulunan Wire kütüphanesi, I2C üzerinden basit bir şekilde haberleşmede kullanılabilir. SPI haberleşme için, SPI kütüphanesi kullanılabilir. Keyboard ve Mouse komutları ile Leonardo ETH bilgisayara standart klavye ve fare olarak tanıtılabilir.
Kart, aynı zamanda Ethernet kütüphanesinin tamamını desteklemektedir. Mikro SD kart okuyucu, SD kütüphanesi ile tamamen uyumludur. SS pini 4 numaralı pindir.
Arduino Leonardo ETH kartı, otomatik reset özelliğine sahiptir. Bu sayede, program yüklenmeden ve yüklendikten sonra kart üzerindeki reset butonuna basılmasına gerek kalmaz. Reset işlevi, kartın sanal COM portu (CDC), 1200 baud'da açıldığında tetiklenmiş olur. Bu işlem gerçekleştiğinde kartın bilgisayar ile USB bağlantısı kesilmiş olur, mikrokontrolcü resetlenir ve bootloader çalışır. Booloader 8 saniye kadar bir süreliğine kod yükleme işleminin başlamasına izin verir. Eğer otomatik resetleme çalışmadıysa, kart üzerindeki reset butonuna basmanız gerekir.
Resim 1
Resim 2
Resim 3
Resim 4
Resim 5
Bu Ürüne Yorum Yapılmamış
Yorum Yaz
Ad Soyad
Email
Yorum
Güvenlik Kodu
İletişim Formu
Ad Soyad*
Email *
Telefon*
Konu *
Mesajınız *
Güvenlik Kodu
Gönder
Bu Kategorideki Diğer Ürünler
Benzer Ürünler
Arduino UNO R3 Klon - USB Kablo Hediyeli - (USB Chip CH340)
5,06 $ (kdv dahil)
Satın Al
Arduino Nano Klon - USB Kablo Hediyeli - (USB Chip CH340)
5,19 $ (kdv dahil)
Satın Al
Arduino Micro (Klon)
16,87 $ (kdv dahil)
Satın Al
Arduino Esplora (Klon)
28,56 $ (kdv dahil)
Satın Al
Arduino Mega 2560 R3 (Klon)
24,66 $ (kdv dahil)
Satın Al
Orjinal Arduino Yun
111,84 $ (kdv dahil)
Satın Al
Arduino Nano 328 (Klon) - (USB Kablolu)
9,99 $ (kdv dahil)
Satın Al
Orjinal Arduino Ethernet w/o PoE R3 - Arduino Ethernet PoE′siz (Yeni Versiyon)
70,76 $ (kdv dahil)
Satın Al
Arduino UNO R3 Klon - USB Kablo Hediyeli - (USB Chip CH340)
5,06 $ (kdv dahil)
Satın Al
Arduino Nano Klon - USB Kablo Hediyeli - (USB Chip CH340)
5,19 $ (kdv dahil)
Satın Al
Arduino Micro (Klon)
16,87 $ (kdv dahil)
Satın Al
A-Star 32U4 Micro - PL-3101
17,26 $ (kdv dahil)
Satın Al
A-Star 32U4 Mini ULV Geliştirme Kartı - PL-3102
26,09 $ (kdv dahil)
Satın Al
A-Star 32U4 Mini LV Geliştirme Kartı - PL-3103
26,09 $ (kdv dahil)
Satın Al
A-Star 32U4 Mini SV Geliştirme Kartı - PL-3104
26,09 $ (kdv dahil)
Satın Al
Colorduino - 8x8 RGB LED Matrix Driver Kartı
34,60 $ (kdv dahil)
Satın Al
Etiketler:
Orjinal
Arduino
Leonardo
ETH
